EMC试验室



1、符合标准:GB/T12190-2006 《电磁屏蔽室屏蔽性能的测量方法》;

GB5004-95《建筑设计防火规范》;

GBJ50054-95《低压配电设计规范》;

GB50052-92 《供配电系统设计规范》;

SJ31470-2002《电磁屏蔽室工程施工及验收规范》;

接地平板及平坦性依据GB/T 6113执行。

2、性能符合标准:

EN 50147 《高性能屏蔽室屏蔽效能的测量方法》;

GB/T 12190《电磁屏蔽室屏蔽效能的测量方法》;

3、屏蔽室原理

计算机、通信机及电子设备在正常工作时会产生一定强度的电磁波,该电磁波可能会对其它设备产生干扰,使其它设备无法正常工作。

屏蔽就是用金属板体(金属网)制成六面体,将电磁波限制在一定的空间范围内使其场的能量从一面传到另一面受到很大的衰减。屏蔽室就是利用其屏蔽的原理,用金属材料制成一个六面体房间,由于金属板(网)对入射电磁波的吸收损耗、界面反射损耗和板内反射损耗,使其电磁波的能量大大的减弱,而使屏蔽室产生屏蔽作用。

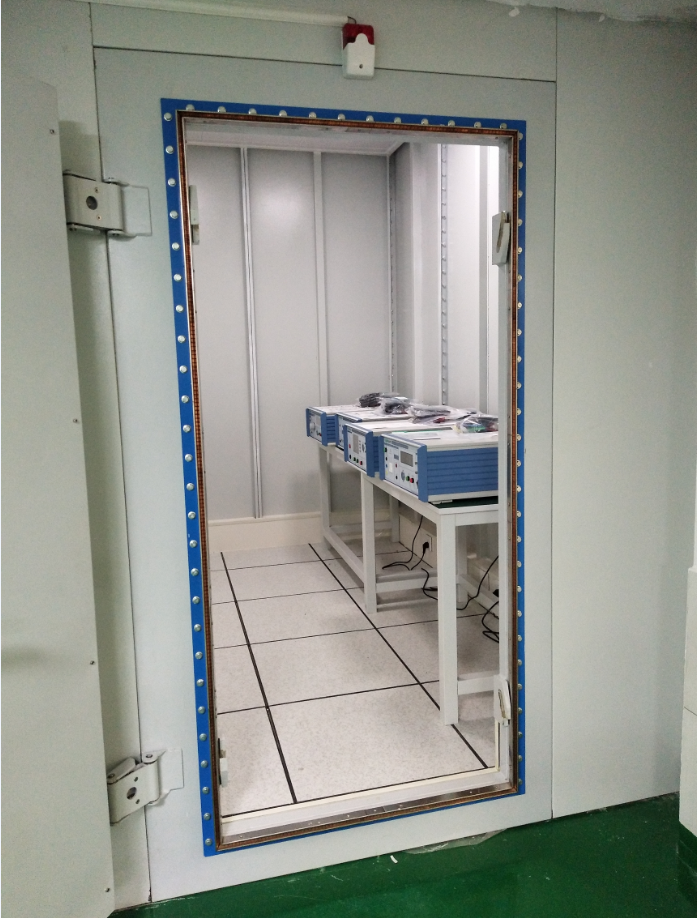

由于屏蔽室内通常有人员和设备在里面工作,因此屏蔽室六面密闭的同时,必需留有人员及设备进出的屏蔽门,良好的通风,室内所需的电源,信号的进出,必备的室内装修,以确保屏蔽室能正常工作。

因此影响屏蔽室屏蔽效能主要有以下因素:屏蔽室所用材料、屏蔽材料的接缝处理、屏蔽门、通风窗、屏蔽窗、电源线的滤波处理、信号线的屏蔽处理等。

4、屏蔽性能指标

10KHz 70dB  150KHz 95dB

200KHz-50MHz 100dB

平面波 50MHz-1GHz 100dB

1GHz-10GHz 90dB
