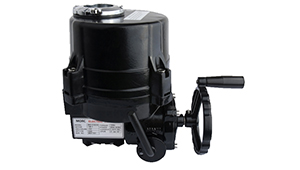

MAQ系列电动执行机构


MAQ系列电动执行机构是由MORC公司设计生产的高性能产品,能为您在阀门自动化领域提供最合理的解决方案。MAQ系列电动执行机构具有高性能、高防护、体积小、集成度高、使用寿命长、性能稳定等优点。可现场操作,也可远距离控制。适用于9 0° 旋转的球阀、蝶阀、风门档板和其它适合于9 0° 旋转的设备,可满足工业自动化控制管路的各 种 要 求 。 可 广 泛 应 用 于 电 力 、 石 油 、 化 工 、 冶金 、 水 处 理 、 造 纸 、 造 船 、 楼 宇 自 动 化 等 行 业 。M A Q 系 列 电 动 执 行 机 构 提 供 扭 力 从 1 0 0 N m 到9000Nm范围内的各种型号。

产品特征

外壳:铝合金外壳经硬质阳极氧化和聚脂粉末处理,重量轻,具有很强的防腐能力。防护等级达到 I P67( NAMUR4&6),能适用于各种严酷的工况环境。
电机:特殊设计的鼠笼感应式电机,启动力矩大,启动后能迅速达到峰值,内置过热、过载保护。具有输出效率高,精确度高,噪音低,体积小等特点。
PCU:高性能的集成微处理器,在安装现场不用进行复杂的设置,一键自动校准和自我调校功能给用户的安装调试提供很好的便利。
密封:密封采用双O型圈,以实现双向密封。
手操机构:手动操作可以通过扳动离合器的手柄来实现手动,通电后离合器可自动复位,实现电控功能。另外,手轮的尺寸大小是根据开启执行机构所需的力矩设计,能轻松、快速和便捷的开启执行器。
齿轮和自动装置:当断电时,双蜗轮杆机构和二级减速齿轮箱,能防止阀门因瞬时反转而引起阀门的位置不准确,能防止反转并确保阀门位置的准确、可靠。另外具有输出效率高,噪音低等特点。
限位开关和力矩开关:限位开关精度高,可用来方便调整阀门的极限开关角度位置。当阀门的扭矩过大时提供过载保护和开关角度位置的保护,保护阀门和执行机构。
抗冷凝加热器:温度在20℃±3℃时开关闭合,防止内部水汽冷凝。温度在30℃±3℃时开关断开,温度过高时自动断电。
限位螺栓:限位螺栓从开和关的两个位置来双重限制执行机构的行程,以防止执行器内的蜗轮蜗杆脱离。

指示器:通过较大的指示器视窗,可以现场观察到阀门的精确开启位置。
接线端子排:即插即用接线端子排,安装简洁、方便。弹簧压紧的接线端子使接线更加牢固,可在震动较大的环境中使用。
配线:内部配线简洁,明快,安装方便。
连接轴套:连接轴套可拆下自由加工,安装底座符合I SO5211标准,与阀门连接简单。
润滑:所有齿轮和传动轴都采用CI ATM221润滑,5年内免润滑和维护。
抗干扰磁环:有效防止外围磁场对电路的干扰,确保电动执行机构稳定可靠的工作。


基本参数

 项目

参数

防护性能

IP67NAMUR4&6

主电源

110V/220VAC±10% 1PH 50/60Hz; 380/400/440VAC 3PH 50/60Hz

控制电源

110V/220VAC±10% 1PH 50/60Hz

工作制式(开关型)

S2: 10~30 / S4: 20~50%

工作制式(调节型)

S430%~50%,300~1200/小时

电机

全封闭式感应式鼠笼电机,F

限位开关

4×SPDT250VAC 10A(/关位各两个)

力矩开关

2×SPDT250VAC 10A(/关位各一个)(MAQ-010除外)

加热器

5W(110/220VAC)

手轮机构

自带

指示器

连续的机械位置指示

安装

ISO5211标准法兰

自锁

自带

行程角度

90 ± 5°

电缆接头

2-PF3/4

外壳

铝合金,经硬脂阳极氧化和聚脂粉末涂层处理

环境温度

基本型-20~70℃,可选-40~100

湿度(R.H)

10~100%,无冷凝
