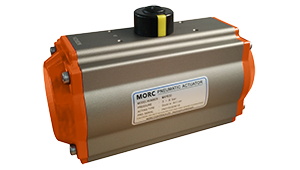

MAP系列气动执行器


MAP系列气动执行器采用最新工艺设计,造型美观,结构紧凑,广泛应用于自动控制领域。

产品特征
1. 指示器
多功能位置指示器带有NAMUR标准的安装槽,可方便安装各种附件,如阀门定位器,限位开关等。
2. 输出轴
高精度一体式齿轮输出轴材质为镀镍合金钢,同时符合ISO5211,DIN3337,NAMUR标准。可根据用户要求定制尺寸,并有不锈钢材质供选择。
3. 缸体
STM6005挤压铝型材缸体,根据不同的要求,可以采用硬质氧化、环氧树脂喷涂PTFE涂层或镀镍等表面处理。
4. 端盖
端盖材质为压铸铝合金,采用聚酯涂层,可选金属粉末喷涂、PTFE涂层或镀镍处理。端盖颜色默认为亚光黑,外形和颜色可根据用户要求定制。
5. 活塞
双活塞齿条采用铸铝硬质氧化或者铸钢镀锌处理,安装位置对称,动作迅速,使用寿命长,简单的颠倒活塞即可以改变旋转方向。
6. 行程调整
外部两个独立的行程调整螺钉可以在两个方向进行方便而准确的±5°调节开、关位置。
7. 高性能弹簧
组合式预负荷弹簧采用优质材料,涂层处理,预压装配。具有较强的抗腐蚀性能和长使用寿命。能够安全简单的拆卸单作用执行器,通过改变弹簧数量满足不同的力矩输出范围。
8. 轴承与导板
采用低摩擦,长寿命复合材料,避免金属与金属间的直接接触,维护更换简单方便。
9. 密封
O型密封圈在常温条件下使用丁晴橡胶,在高温或低温时采用氟橡胶或硅橡胶。


技术参数

     双作用型
        工作压力:2bar ~8bar
        旋转角度:-5°~ 95°
        输出扭矩:3N. m ~13024N. m
        环境温度:- 20℃~70℃(可选高、低温型)
    单作用型
       工作压力:2.5bar ~8bar
       旋转角度:- 5°~ 9 5°
      输出扭矩:5.7N. m~8356N. m
      环境温度:- 20℃~ 70℃(可选高、低温型)
