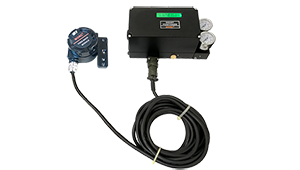

MSP-25系列分体远传型智能阀门定位器


MSP-25系列分体远传型智能阀门定位器是通过接收控制器或控制系统发出的4~20mA指令信号,转换成气压信号驱动气动执行机构来控制阀门开度的一种控制装置,主要用于气动直行程或者角行程阀门的阀位控制。 分体电缆默认长度为5米,最长20米。

◇ 采用压力阀电/气转换结构。
◇ 可用于不同规格的气动阀门控制。
◇ 安装简便,调试方便。
◇ 带LCD背光显示和按键操作。

◇ 可实现三断保护功能。


技术参数


项目/型式

MSP-25L

MSP-25R

输入信号

4~20mADC(或分程范围:20~100%)

输入压力

0.14~0.7MPa

行程

10~150mm

90°

阻抗

Max.450Ω(不带HART)Max.500Ω(HART)

气源接口

NPT1/4G1/4

压力表接口

NPT1/8

电源接口

2-G1/22-NPT1/22-M20*1.5

工作温度

本体:常温:-30~80℃;低温:-40~80

传感器:-40~120℃

重复性

±0.5%F.S.

直线性

±0.5%F.S.

滞后度

±0.5%F.S.

灵敏度

±0.5%F.S.

耗气量

阀位稳定状态下<0.0006Nm3/h

输出特性

线性、快开(25:1501)、等百分比(1:25150);自定义曲线(20点)

外壳材质

压铸铝合金或316L不锈钢

防护等级

IP66

防爆等级

Ex ia IIC T4 Ga;Ex tb IIIC T85 Db

(本安参数Ui=28VDC, Ii=93mA, Pi=0.65W, Li=0.2mH);

重量

铝合金:2.3kg;不锈钢:4kg
