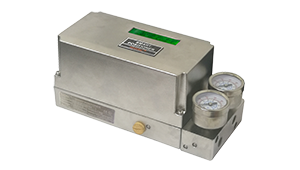

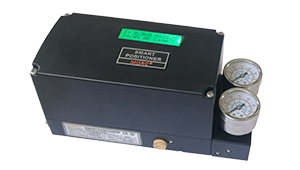

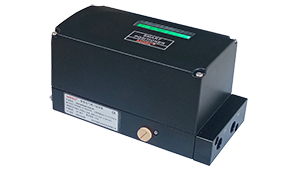

MSP-25系列智能阀门定位器


MSP-25系列智能阀门定位器是通过接收控制器或控制系统发出的4~20mA指令信号,转换成气压信号驱动气动执行机构来控制阀门开度的一种控制装置,主要用于气动直行程或者角行程阀门的阀位控制。

◇ 采用压力阀电/气转换结构。
◇ 可用于不同规格的气动阀门控制。
◇ 安装简便,调试方便。
◇ 带LCD背光显示和按键操作。

◇ 可实现三断保护功能。


技术参数


项目/型式

MSP-25L

MSP-25R

输入信号

4~20mADC(或分程范围:20~100%)

输入压力

0.14~0.7MPa

行程

10~150mm

90°

阻抗

Max.450Ω(不带HART)Max.500Ω(HART)

气源接口

NPT1/4G1/4

压力表接口

NPT1/8

电源接口

2-G1/22-NPT1/22-M20*1.5

工作温度

常温:-30~80℃;低温:-40~80

重复性

±0.5%F.S.

直线性

±0.5%F.S.

滞后度

±0.5%F.S.

灵敏度

±0.5%F.S.

耗气量

阀位稳定状态下<0.0006Nm3/h

输出特性

线性、快开(25:1501)、等百分比(1:25150);自定义曲线(20点)

外壳材质

压铸铝合金或316L不锈钢

防护等级

IP66

防爆等级

Ex ia IIC T4 Ga;Ex tb IIIC T85 Db

(本安参数Ui=28VDC, Ii=93mA, Pi=0.65W, Li=0.2mH);

重量

铝合金:2.3kg;不锈钢:4kg
