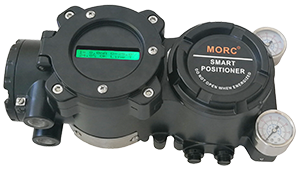

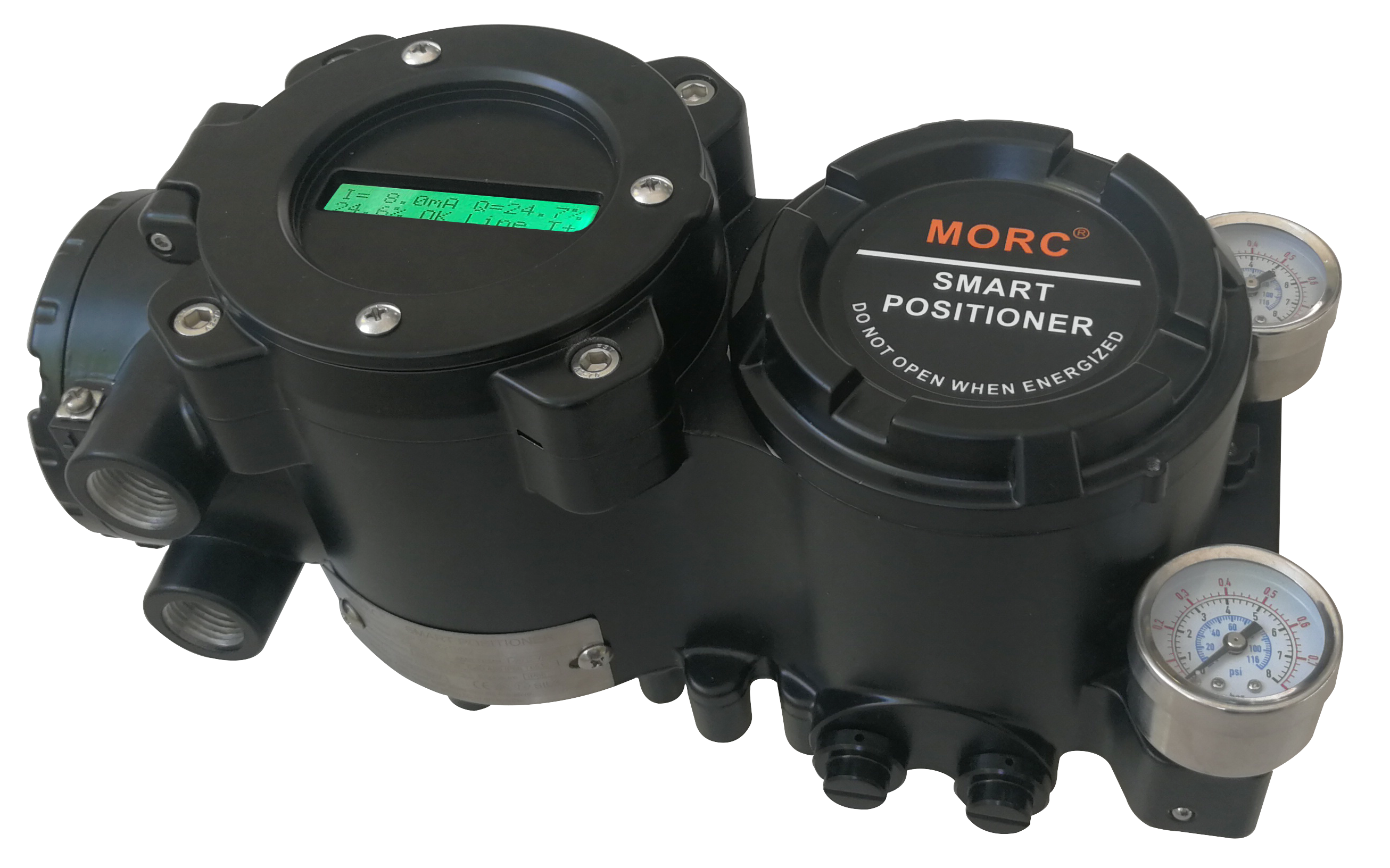

MSP-32系列智能阀门定位器是通过接收控制器或控制系统发出的4～20mA指令信号，转换成气压信号驱动气动执行机构来控制阀门开度的一种控制装置，主要用于气动直行程或者角行程阀门的阀位控制。 MSP-32为隔爆型结构。
◇可实现三断保护功能。
技术参数
|
项目/型式 |
MSP-32L |
MSP-32R |
|
输入信号 |
4~20mADC(或分程范围：20~100%) |
|
|
输入压力 |
0.14~0.7MPa |
|
|
行程 |
10~150mm |
90° |
|
阻抗 |
Max.450Ω(不带HART)；Max.500Ω(带HART) |
|
|
气源接口 |
NPT1/4或G1/4 |
|
|
压力表接口 |
NPT1/8 |
|
|
电源接口 |
2-NPT1/2或2-M20*1.5 |
|
|
工作温度 |
常温：-30~80℃；低温：-40~80℃ |
|
|
重复性 |
±0.5%F.S. |
|
|
直线性 |
±0.5%F.S. |
|
|
滞后度 |
±0.5%F.S. |
|
|
灵敏度 |
±0.5%F.S. |
|
|
耗气量 |
阀位稳定状态下<0.0006Nm3/h |
|
|
输出特性 |
线性、快开(1:25,1:33,1:50)、等百分比(25:1,33:1,50:1);自定义曲线（20点） |
|
|
外壳材质 |
压铸铝合金 |
|
|
防护等级 |
IP66 |
|
|
防爆等级 |
Ex db IIC T6 Gb; Ex tb IIIC T85℃ Db |
|
|
重量 |
铝合金：4kg |
|
